Luogo
Loc. Oltris - Comune di Ampezzo (Udine - ITALIA)
Anno d'installazione
2010
Anno: 2010

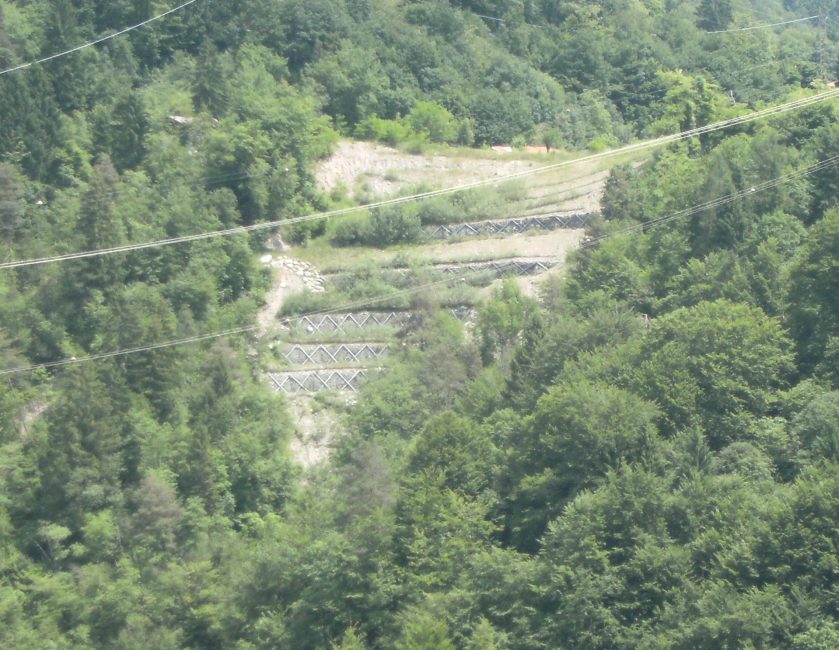

N° ordini sovrapposti: 5

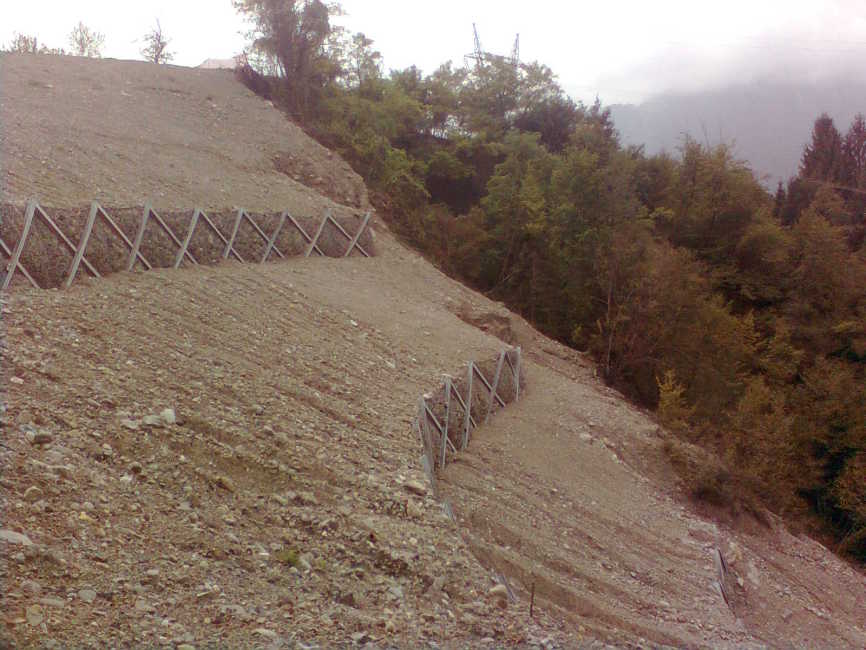

N° elementi "VELA-SV" installati: 24 (H=3,50m) + 22 (H=3,00m)
Parametri di progetto
Parametri di progetto
Altezza utile della barriera [H]
3,50 / 3,00 m
Accelerazione sismica [amax]
0,379 g
Sovraccarico neve [q]
250 Kg/mq
Peso specifico del terreno [g]
2,00 T/m3
Angolo di attrito interno terreno [f]
36°
Coesione del terreno [c]
0
Sistemi installati
Elementi “VELA - SV” installati
Elemento “VELA-SV” H=3,5 m:
Dimensioni (BxH): 3,10 x 3,60 m
Elemento “VELA-SV” H=3,0 m:
Dimensioni (BxH): 3,60 x 3,10 m

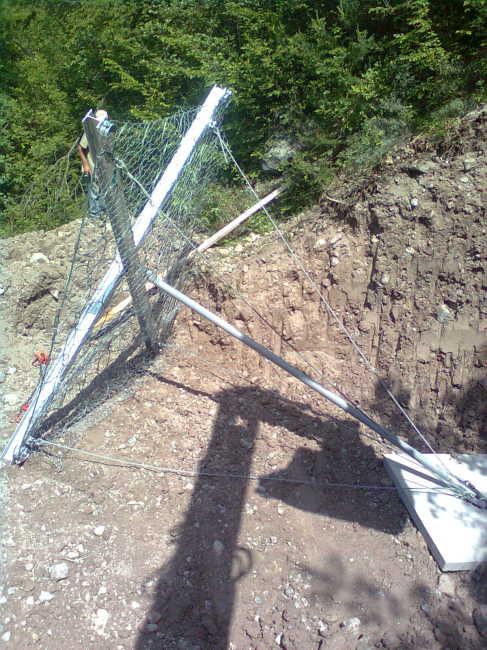

Ancoraggi
Elemento “VELA-SV” H=3,5 m:
N°1/elemento, piastra in C.A. dim.160x160x12cm.
Elemento “VELA-SV” H=3,0 m:
N°1/elemento, piastra in C.A. dim.160x160x12cm.
