Les Arcs (Bourg-Saint-Maurice - FRANCIA)

Parametri di progetto

Altezza utile della barriera [H]
3,50 m

Accelerazione sismica [amax]
0,15 g

Sovraccarico neve [q]
500 Kg/mq

Peso specifico del terreno [g]
1,90 T/m³

Angolo di attrito interno terreno [f]
35°

Coesione del terreno [c]
0

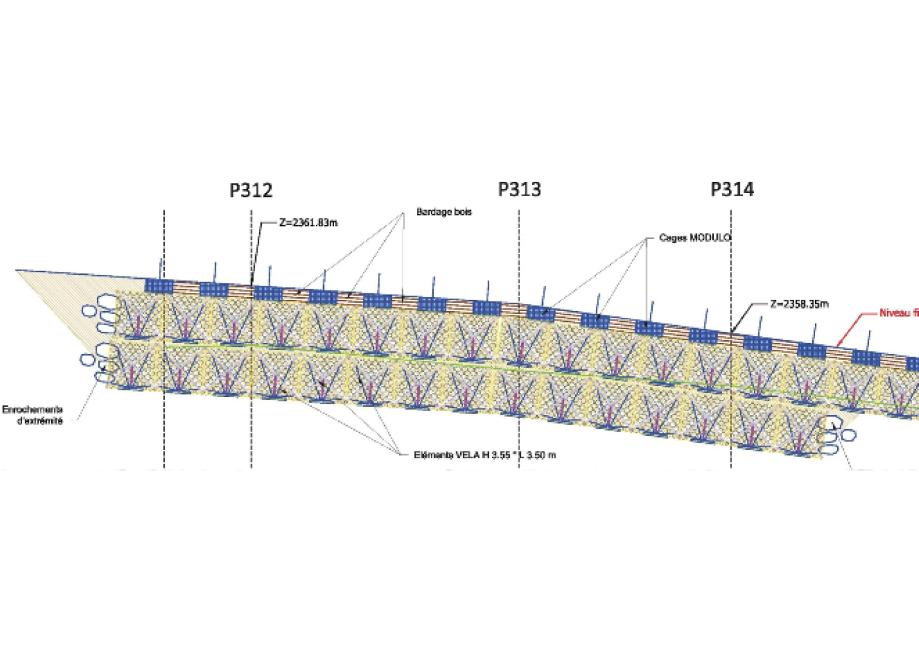

Elementi “VELA - SV” installati

Elemento “VELA-SV” SUPERIORE H=3,5 m:
Dimensioni (BxH): 3,50 x 3,50 m

Elemento “VELA-SV” INFERIORE H=3,5 m:
Dimensioni (BxH): 3,50 x 3,50 m

Ancoraggi

Elemento “VELA-SV” SUPERIORE H=3,5 m:
N°1/elemento, piastra in C.A. dim.160x160x12cm

Elemento “VELA-SV” SUPERIORE H=3,5 m:
N°1/elemento, piastra in C.A. dim.160x160x15cm
